三通L型球閥Q14F-1000WOG瑞思拓
詳細信息內螺紋三通球閥L型
不銹鋼內螺紋三通球閥L型
概述：
Q15F-16(C、P、R）
三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用
應用規格：
型號：Q15F
產品名稱：內螺紋三通球閥T型
密封形式：軟密封（PTFE,RPTFE,PPL,PEEK)
閥體材料:WCB、304、316
球閥形式：浮動球閥
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型:G.NPT.BSPT.BSP.DIN259/2999主要用途

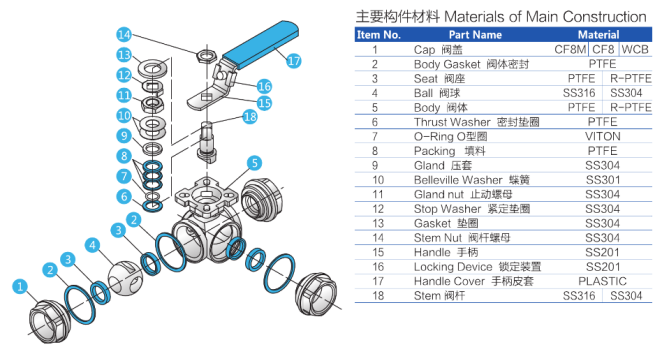

內螺紋三通球閥產品大量出口歐洲，中東，非洲等地區和國家，適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。主要零件材料

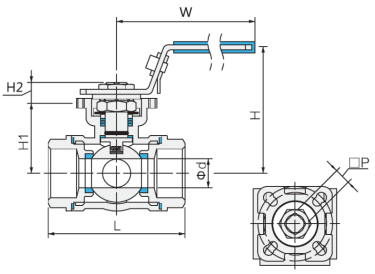

主要尺寸 單位：mm注：內螺紋三通球閥有帶平臺產品可供直接選擇安裝執行器。
工作原理
A、開啟過程
1在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
B、關閉過程
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的*后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
-
-
