304美標法蘭閘閥
美標不銹鋼法蘭閘閥
概述
Z41W/H-150lb 300lb 600lb 900lb 1500lb 2500lb
美標不銹鋼法蘭閘閥又稱為美標不銹鋼法蘭閘閥,國標不銹鋼法蘭閘閥,日標不銹鋼法蘭閘閥,API600法蘭閘閥。啟閉件是閘板，按照美標API600設計標準設計制造，在管道介質輸送中得到廣泛應用，閘閥不能作為調節功能用，只能全開全光，閘板的運動方向與流體方向相垂直。閘閥作為截止介質使用，在全開時整個流道直通，此時介質運行的壓力損失*小。根據閥座密封的形式，閘閥可分為以下幾種不同的類型，如：楔式閘閥、平板閘閥、平行雙閘板閘閥、楔式雙閘板閘閥等。閘閥通常適用于不需要經常啟閉，對于不同的介質可以選用不一樣的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。還適用于含有粒狀固體及粘度較大的介質，并適用于作放空和低真空系統的閥門。
不銹鋼法蘭閘閥密封面可以堆焊STL增加耐磨使產品使用壽命更長。
可以安裝手輪，傘齒輪，氣動頭，電動頭，液動執行器等等。
應用規范
型號：Z41W
產品名稱：
304不銹鋼法蘭閘閥
執行標準：API600
公稱通徑：2”~24”
連接方式：RF法蘭連接
產品形式：楔式閘閥
密封形式：硬密封
公稱壓力：150lb 300lb 600lb 900lb 1500lb 2500lb
適用溫度范圍：-20~232℃~300℃
主要材質：CF8,CF8M，WCB（不銹鋼304,316,316L，碳鋼）
適用介質：水、油、氣及某些腐蝕液體（W.O.G）
法蘭類型：RF,FM,FF,WN
主要用途
304不銹鋼法蘭閘閥產品大量出口歐洲，中東，非洲，美洲等地區和國家，石油管道運輸，消防系統，天然氣管道設備，化工設備等設備長期使用，產品廣泛用于食品機械，水處理，化工管道，石油天然氣等行業，對于不同的溫度，以及不同的介質可以選擇不同的密封材質以及殼體材質適用于氣體、油品、水、酸性、堿性等介質。
產品詳細說明
與同行相比擁有哪些優勢？
開啟扭力小，產品使用壽命長
精鑄閥體，閥體采用精密鑄造
外表經過二次拋丸處理，外觀細膩
閥瓣采取全數控加工
可更換閥座，對產品后期維護更方便快捷
產品描述與介紹
閘閥是一種*常見的啟閉閥，利用閘板（即啟閉件，在閘板中啟閉件稱為閘板或閘門，閘座稱為閘板座）來接通（全開）或截斷（全關）管路中的介質。它不允許作為截流用，使用中應避免將閘板微量開啟，因高速流動的介質的沖蝕會加速密封面的損壞。閘板在垂直于閘門座通道中心線的片面作為升降運動，象閘門一樣截斷管路中的介質，故稱做閘閥。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。
產品性能情況
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
8、結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料．密封可靠．操作輕便靈活。
產品的重要組成部分？
閥體，閘板，閥蓋，壓蓋，螺栓螺母，墊片

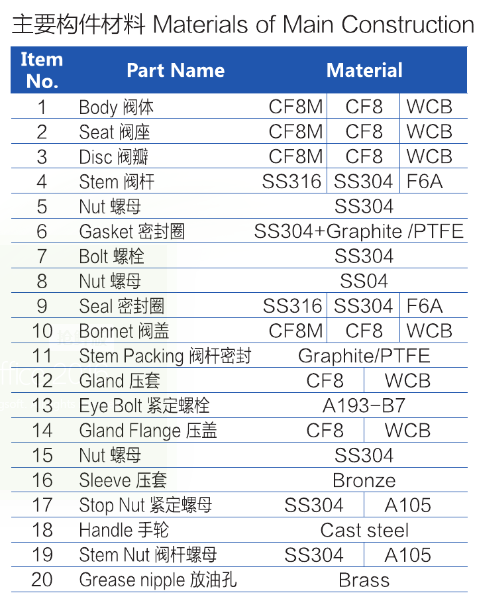

主要零件材料

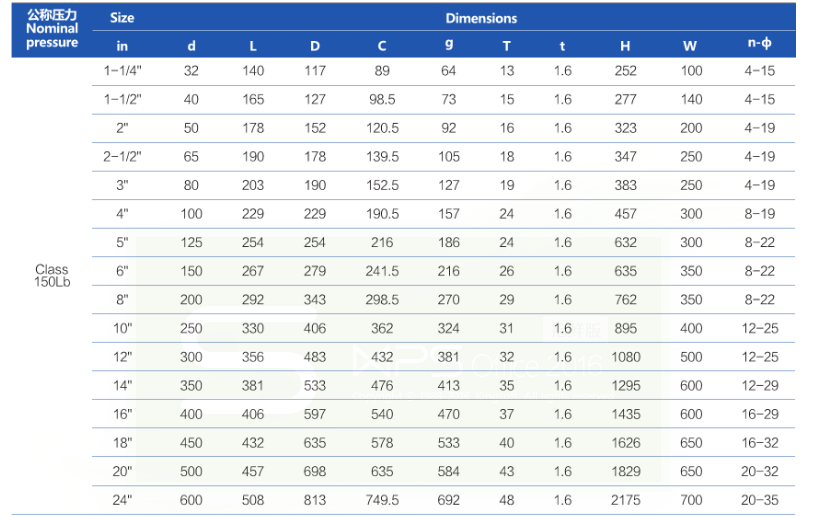

主要尺寸 單位：mm
注：其他參數請致電我司咨詢
主要優點
1、一般只適用于全開或全閉，不能作調節和節流使用。
2、一般用在對閥門的外型尺寸沒有嚴格要求，而且使用條件又比較苛刻的場合。如高溫高壓的工作介質，要求關閉件要保證長期密封的情況下等等。
3、通常使用條件或要求密封性能可靠，高壓、高壓截止、低壓截止、低噪音、有氣穴和汽化現象、高溫介質、低溫深冷時，推薦使用楔式閘閥。如石油石化、城市建設中的自來水工程和污水處理工程，化工等領域應用較多。
4、在要求流阻小、流通能力強、流量特性好、密封嚴格的工況選用。
5、在高溫、高壓介質上選用楔式閘閥，如高溫蒸汽、高溫高壓油品。
6、低溫、深冷介質，如：液氨、液氫、液氧。
7、低壓大口徑。如：自來水工程、污水處理工程。
8、當高度受限制時選用暗桿式，當安裝高度不受限制時用明桿式。
9、在開啟和關閉頻率較低的場合下，宜選用楔式閘閥。
10、楔式單閘板閘閥適用于易結焦的高溫介質，楔式雙閘板閘閥適用與蒸汽、油品和對密封面磨損較大的介質，或開關頻繁的部位，不宜用于易結焦的介質。
